NV-R 塩ビ製縦型 NV-R
現場に合ったタイプをお選びください。導入管勾配20°はFZ500・400・300など、水溜め機構タイプの簡易水洗トイレをご使用の場合に限ります。
※導入管勾配を20°にする場合は、別途部品「10°ブッシング100」が、1穴タイプには2個、2穴タイプには4個必要です。

NV-Rとは?
塩ビ製の縦型便槽です。低コストで容量バリエーションも多い標準タイプとなっています。
深く埋設する場合、湧水がある場所、寒冷地域などには、材質を強化したタイプのFRP製便槽「TF」「TS」「TS-G」「TRG」をお使いください。自由に設計が可能な「中・大型の特注便槽」もご用意しています。
品番:NV-R(1階専用) 価格:61,000円(税別)〜
価格・寸法表

品名 | 容量 | 重量 | 寸法(mm) | 対象人数 | NV-R* | NV-R*S | NV-R*W | NV-R*K | NV-R*W2 |
---|---|---|---|---|---|---|---|---|---|
1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||||
NV-R5 | 490ℓ | 25.5kg | φ845×H1,285 | 3人以下 | 61,000 円 (税別) |
78,000 円 (税別) |
80,000 円 (税別) |
- | - |
NV-R6 | 580ℓ | 27.5kg | φ870×H1,445 | 4人以下 | 74,000 円 (税別) |
90,000 円 (税別) |
92,000 円 (税別) |
- | - |
NV-R8 | 760ℓ | 36.0kg | φ980×H1,555 | 6人以下 | 90,000 円 (税別) |
106,000 円 (税別) |
109,000 円 (税別) |
102,000 円 (税別) |
125,000 円 (税別) |
NV-R10 | 950ℓ | 40.5kg | φ1,100×H1,580 | 8人以下 | 115,000 円 (税別) |
132,000 円 (税別) |
134,000 円 (税別) |
127,000 円 (税別) |
150,000 円 (税別) |
- ※埋設条件:土かぶり500mm(かさ上げの追加は1個)まで
- ※重量は若干前後する場合があります。
- ※下記の場合はFRP便槽をご使用ください。
- ・土かぶりが500mmを超える場合
- ・寒冷地域に設置の場合
- ・浮上防止ワイヤーが必要な場合
タイプ別 同梱部品一覧表
番号 | 品名 | 品番 | NV-R* | NV-R*S | NV-R*W | NV-R*K | NV-R*W2 |
---|---|---|---|---|---|---|---|
1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||
① | 槽本体 | - | 1 | 1 | 1 | 1 | 1 |
② | マンホール(樹脂)340 ロック式ノーマーク |
BM340VR | 1 | 1 | 1 | 1 | 1 |
③ | 導入自在ソケット107 (R用) |
B31403R | (1) | 1+(1) | 2+(1) | 1+(1) | 1+(1) |
④ | 導入短管S付L22 | BUS100*22 | 2 | 1 | 2 | 2 | 1 |
⑤ | 導入チーズ(R用) | B31104R | 1 | 1 | 2 | 1 | 1 |
⑥ | 導入管L65 | BU100*65 | 1 | 1 | 2 | 1 | 1 |
⑦ | VU自在エルボ(R用) | B31302R | 1 | 2 | 2 | 2 | 3 |
⑧ | 導入短管L30 | BU100*30 | 1 | 2 | 2 | 2 | 3 |
⑨ | 導入管VU100L100 | BU100*100 | - | - | - | 1 | 1 |
⑩ | 導入口キャップR114 | B32106 | 1 | 1 | 1 | 1 | 1 |
⑪ | 導入管S付L100 | BUS100*100 | - | 3 | 3 | - | 3 |
⑫ | 振れ止め金具114 | B32903R | - | 1 | 1 | - | 1 |
⑬ | 短管VU100L5 | BU100*5 | - | 1 | 2 | - | 1 |
※(1):③導入自在ソケット107(R用)を1個のみ槽本体に取付けて出荷しています。取外しはできません。
※既存・追加導入口には上記部材とは別に導入口キャップR114(B32106)が付属します。
※マンホールは防水仕様ではありません。
配管タイプ(現場に合ったタイプをお選びください)

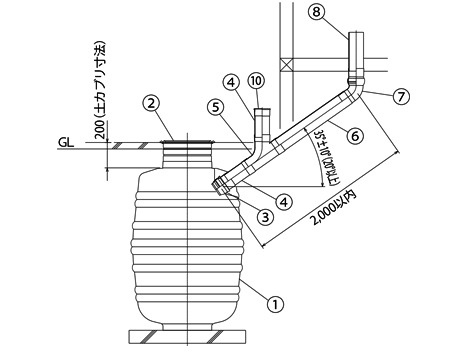

NV-R* 1階専用タイプ
1階に1台トイレがある場合に使用します。
品名 | 価格 |
---|---|
NV-R5 | 61,000円(税別) |
NV-R6 | 74,000円(税別) |
NV-R8 | 90,000円(税別) |
NV-R10 | 115,000円(税別) |

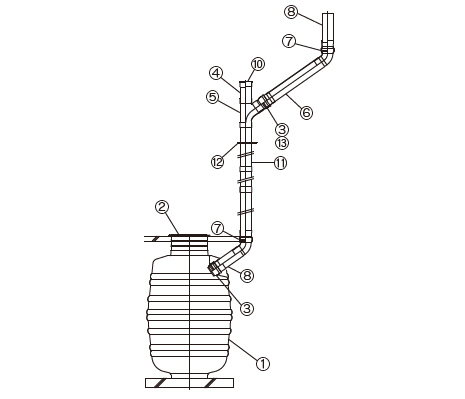

NV-R*S 2階専用タイプ
2階に1台トイレがある場合に使用します。
品名 | 価格 |
---|---|
NV-R5S | 78,000円(税別) |
NV-R6S | 90,000円(税別) |
NV-R8S | 106,000円(税別) |
NV-R10S | 132,000円(税別) |

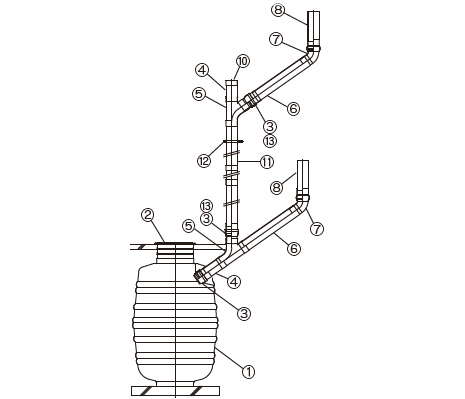

NV-R*W 1・2階1穴タイプ
1階導入管からチーズで2階配管を取る場合に使用します。
品名 | 価格 |
---|---|
NV-R5W | 80,000円(税別) |
NV-R6W | 92,000円(税別) |
NV-R8W | 109,000円(税別) |
NV-R10W | 134,000円(税別) |

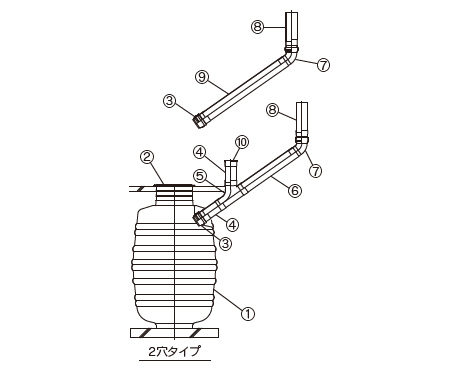

NV-R*K 1階2穴タイプ受注生産品
1階に2台トイレが並んでいる場合に使用します。
品名 | 価格 |
---|---|
NV-R8K | 102,000円(税別) |
NV-R10K | 127,000円(税別) |
※追加導入口の加工寸法(角度)をご指定ください。
※NV-R5・6は2穴加工できません。

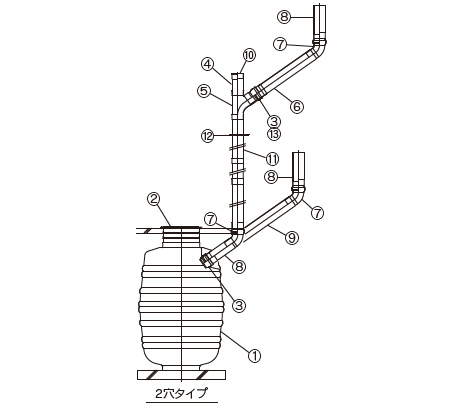

NV-R*W2 1・2階2穴タイプ受注生産品
1・2階に1台ずつトイレがあり、それぞれのトイレが少し
ずれている場合に使用します。
品名 | 価格 |
---|---|
NV-R8W2 | 125,000円(税別) |
NV-R10W2 | 150,000円(税別) |
※追加導入口の加工寸法(角度)をご指定ください。
※NV-R5・6は2穴加工できません。

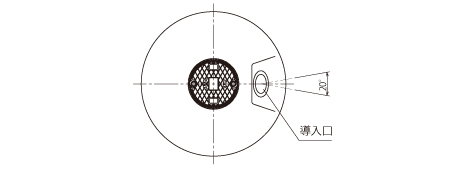

2穴タイプ加工図面





θ=40°の場合 | θ=50°の場合 | |||
---|---|---|---|---|
B寸法 | A寸法 | B寸法 | A寸法 | |
NV-R8 | 650~1,150mm | 1,200mm | 850~1,350mm | 1,150mm |
NV-R10 | 650~1,150mm | 1,250mm | 900~1,400mm | 1,200mm |
※寸法は同梱部材で導入管勾配35°の場合です。
※θの角度をご指定ください。
※標準的な追加導入口の加工寸法は40°です。(最小角度40°)
※既存導入口には導入自在ソケット107(R用)を取付けて出荷しています。取外しはできません。追加導入口:HK-B03 5,000円
