Tf FRP製横型 TF
現場に合ったタイプをお選びください。導入管勾配20°はFZ500・400・300など、水溜め機構タイプの簡易水洗トイレをご使用の場合に限ります。
※導入管勾配を20°にする場合は、別途部品「10°ブッシング100」が、1穴タイプには2個、2穴タイプには4個必要です。

※写真はTF-1500・2000です。TF-800・1000はマンホール位置が異なります。
※送り先によってはチャーター便での運送となります。
TFとは?
FRP製の横型便槽です。高強度タイプ。容量は約800リットル~約2000リットルまでの4種類。より大きな容量の「TRG」もラインナップしています。
自由に設計が可能な「中・大型の特注便槽」もご用意しています。
品番:TF(1階専用) 価格:160,000円(税別)〜
価格・寸法表

品名 | 容量 | 重量 | 寸法(mm) 幅×長さ(A)×高さ |
対象人数 | TF-* | TF-*S | TF-*W | TF-*K | TF-*W2 |
---|---|---|---|---|---|---|---|---|---|
1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||||
TF- 800 |
756ℓ | 51.0kg | 910×1540×1090 | 6人以下 | 160,000円 (税別) |
176,000円 (税別) |
178,000円 (税別) |
171,000円 (税別) |
194,000円 (税別) |
TF- 1000 |
980ℓ | 53.5kg | 910×1800×1090 | 8人以下 | 183,000円 (税別) |
199,000円 (税別) |
201,000円 (税別) |
194,000円 (税別) |
217,000円 (税別) |
TF- 1500 |
1720ℓ | 88.0kg | 1100×2580×1240 | 14人以下 | 331,000円 (税別) |
347,000円 (税別) |
349,000円 (税別) |
342,000円 (税別) |
365,000円 (税別) |
TF- 2000 |
2030ℓ | 112.5kg | 1100×2980×1240 | 16人以下 | 394,000円 (税別) |
411,000円 (税別) |
413,000円 (税別) |
406,000円 (税別) |
429,000円 (税別) |
- ※埋設条件:土かぶり1,000mmまで
- ※重量は若干前後する場合があります。
- ※寒冷地域では、便槽の水面が凍結深度より下になるように埋設してください。
- ※埋設条件を超えて深埋めする場合は、コンクリートピットなどで便槽に直接土圧がかからないように補強してください。
タイプ別 同梱部品一覧表
番号 | 品名 | 品番 | TF-* | TF-*S | TF-*W | TF-*K | TF-*W2 |
---|---|---|---|---|---|---|---|
1階専用 | 2階専用 | 1・2階1穴 | 1階2穴 | 1・2階2穴 | |||
① | 槽本体 | - | 1 | 1 | 1 | 1 | 1 |
② | マンホール(樹脂)340 ロック式(R用) |
BM340VR | 1 | 1 | 1 | 1 | 1 |
③ | 導入自在ソケット107 (R用) |
B31403R | 1 | 2 | 3 | 2 | 2 |
④ | 導入短管S付L22 | BUS100*22 | 1 | 1 | 1 | 1 | 1 |
⑤ | 導入チーズ(R用) | B31104R | 1 | 1 | 2 | 1 | 1 |
⑥ | 導入管L65 | BU100*65 | 1 | 1 | 2 | 1 | 1 |
⑦ | VU自在エルボ(R用) | B31302R | 1 | 2 | 2 | 2 | 3 |
⑧ | 導入短管L30 | BU100*30 | 1 | 2 | 2 | 2 | 3 |
⑨ | 導入管VU100L100 | BU100*100 | - | - | - | 1 | 1 |
⑩ | 導入口キャップR114 | B32106 | 1 | 1 | 1 | 1 | 1 |
⑪ | 導入管S付L100 | BUS100*100 | - | 3 | 3 | - | 3 |
⑫ | 振れ止め金具114 | B32903R | - | 1 | 1 | - | 1 |
⑬ | 短管VU100L5 | BU100*5 | - | 1 | 2 | - | 1 |
※既存・追加導入口には上記部材とは別にキャップが付属します。
※マンホールは防水仕様ではありません。
オプション部品
材質 | 対応便槽 | 品番 | 価格(1本分) | 標準必要本数 |
---|---|---|---|---|
スチール製 | TF-800・1000 | RFJW916FU | 5,800円(税別) | 2 |
TF-1500・2000 | RFJW920FU | 5,800円(税別) | 2 | |
SUS製 | TF-800・1000 | RFJW916SUS | 13,000円(税別) | 2 |
TF-1500・2000 | RFJW920SUS | 14,000円(税別) | 2 |
- ※上記は1本分の価格です。必要な本数分ご注文ください。
配管タイプ(現場に合ったタイプをお選びください)
TF-* 1階専用タイプ
1階に1台トイレがある場合に使用します。

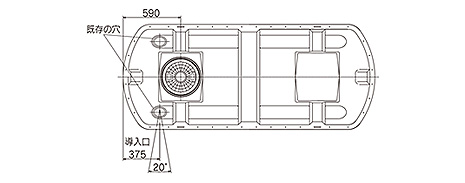

図面はTF-1500・2000です。
TF-800・1000はマンホール位置が異なります。
※1:TF-800・1000は255mm
品名 | 価格 |
---|---|
TF-800 | 160,000円(税別) |
TF-1000 | 183,000円(税別) |
TF-1500 | 331,000円(税別) |
TF-2000 | 394,000円(税別) |
※同梱の配管部材は1穴分です。

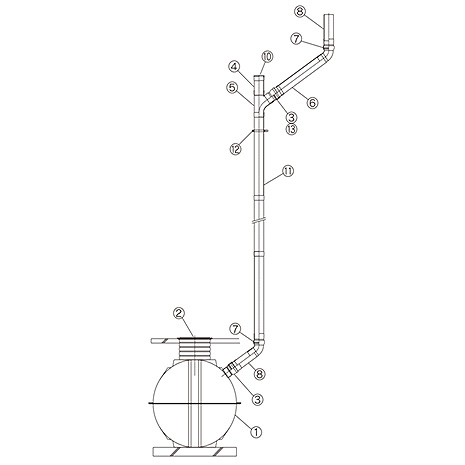

TF-*S 2階専用タイプ
2階に1台トイレがある場合に使用します。
図面はTF-1500・2000です。
TF-800・1000はマンホール位置が異なります。
品名 | 価格 |
---|---|
TF-800S | 176,000円(税別) |
TF-1000S | 199,000円(税別) |
TF-1500S | 347,000円(税別) |
TF-2000S | 411,000円(税別) |
※同梱の配管部材は1穴分です。

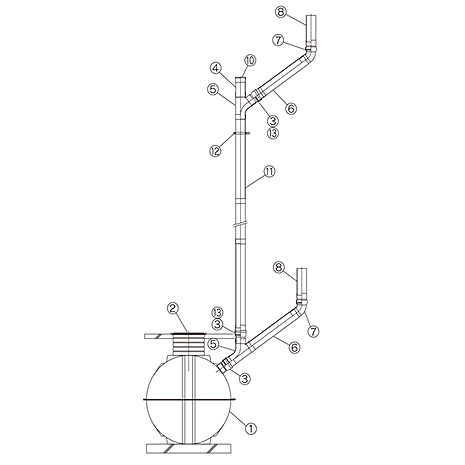

TF-*W 1・2階1穴タイプ
1階導入管からチーズで2階配管を取る場合に使用します。
図面はTF-1500・2000です。
TF-800・1000はマンホール位置が異なります。
品名 | 価格 |
---|---|
TF-800W | 178,000円(税別) |
TF-1000W | 201,000円(税別) |
TF-1500W | 349,000円(税別) |
TF-2000W | 413,000円(税別) |
※同梱の配管部材は1穴分です。

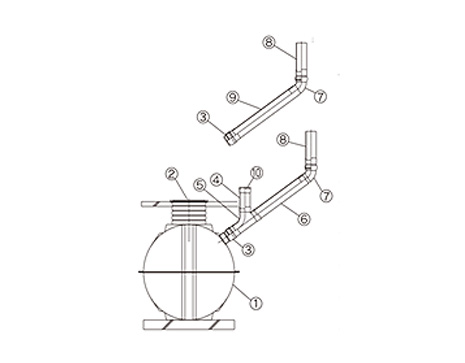

TF-*K 1階2穴タイプ受注生産品
1階に2台トイレが並んでいる場合に使用します。
品名 | 価格 |
---|---|
TF-800K | 171,000円(税別) |
TF-1000K | 194,000円(税別) |
TF-1500K | 342,000円(税別) |
TF-2000K | 406,000円(税別) |
※追加導入口の加工位置を下図のA~Gよりご指定ください。
※同梱の配管部材は2穴分です。
TF-*W2 1・2階2穴タイプ受注生産品
1・2階に1台ずつトイレがあり、それぞれのトイレが
少しズレている場合に使用します。
品名 | 価格 |
---|---|
TF-800W2 | 194,000円(税別) |
TF-1000W2 | 217,000円(税別) |
TF-1500W2 | 365,000円(税別) |
TF-2000W2 | 429,000円(税別) |
※追加導入口の加工位置を下図のA~Gよりご指定ください。
※同梱の配管部材は2穴分です。

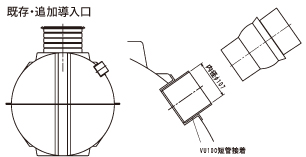

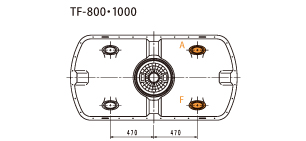

2穴タイプ加工図面



※Kタイプ・W2タイプは追加導入口の加工位置をA~Gから1箇所お選びください。
※便槽本体には既存穴+1箇所の導入口があきます。
