特長Features

雨水槽とは

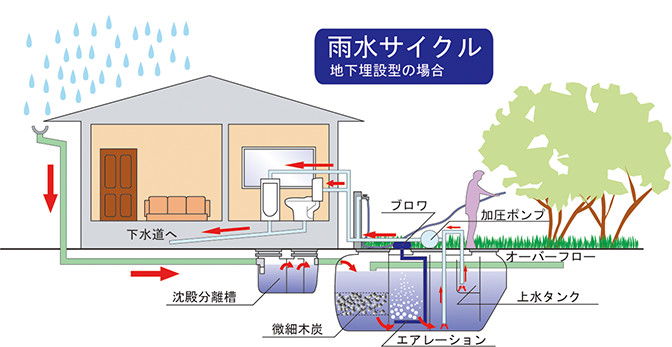

雨水を屋根から雨樋を通して収集し、浄化した後タンクへ貯水して、散水・洗車・トイレの洗浄に再利用するシステムです。限りある水資源を有効活用できます。
また、近年は集中豪雨などの自然災害に対する治水や、日照りなどの水不足対策を目的として導入される方が増えています。地震などで水道インフラに被害が及んだ際にも、一時的なトイレの洗浄水などとしての活用が期待できます。

地上設置型のメリット

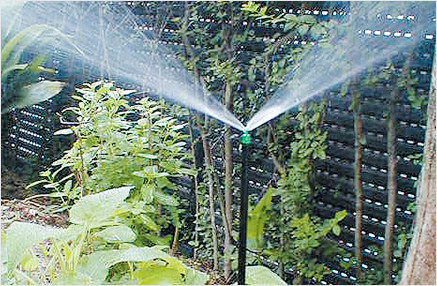

例えば、容量300ℓのコンパクトタイプはガーデニングの散水に換算すると「約2ヶ月分」!

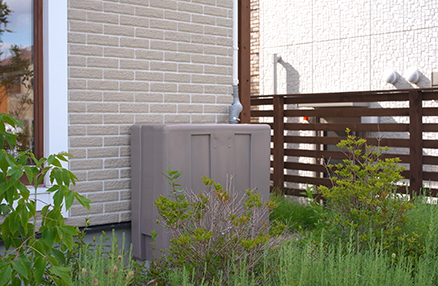

コンパクト設計、簡単設置!

地上設置型なら省スペースで設置できます。シンプルな構造のため、地下埋設型と比較して設置工事も簡単です。
特に、300ℓのコンパクトタイプ(RTN-3)は本体を複数台つなぐことで600ℓ、900ℓ…と簡単に容量アップができるので、後々の拡張性もあり安心です。

※別途連結工事が必要となります。

コンパクトでも十分に活躍!

ダイワ化成の本社ビルでもコンパクトタイプの雨水槽を設置し ています。雨が長く降らない時期が続いたときにも、溜まっている雨水を毎日散水に使用し、すべてを使い切ったのは約2ヶ月後でした。
また、災害など緊急時の一時的なトイレの洗浄水などとしても活用できます。

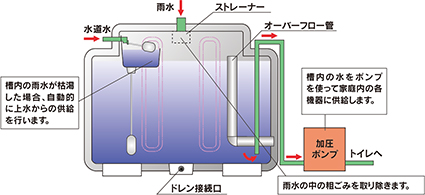

地上設置型のしくみ

※図はRTN-8A

地下埋設型のメリット

大容量の地下埋設型なら、雨水活用の幅はさらに広がります!

大容量でさらに節水!

大容量の地下埋設型なら、雨水活用の幅はさらに広がります。住宅だけでなく、工場や公園などの規模の大きな施設でも、より効率的に雨水を再利用できます。
たとえば、4人家族の家庭でRTN-60F(5,600ℓ)を使用した場合、トイレで1年間に使用する約73,000ℓの水のうち、70%(約50,000ℓ)以上をまかなうことができます。

※福岡市の降雨データをもとに弊社試算

集中豪雨などの大雨対策に!

大容量タイプの雨水槽を設置することによって、集中豪雨などの大雨災害時の一時的な治水対策となり、急激な増水による被害を抑える事ができます。

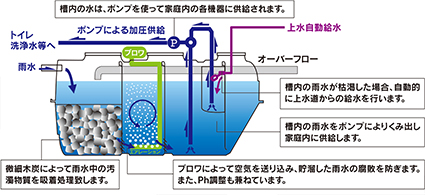

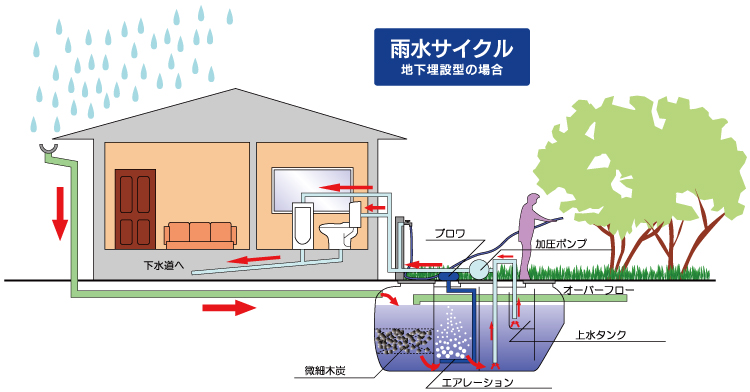

地下埋設型のしくみ

※図はRTN-60F

雨水槽のメリット

水資源を手軽に有効活用

すべてが自動

雨水の収集から浄化、浄化した水の供給、雨水が不足した場合の上水道からの給水まで、すべてを自動で行います。

きれいな水質

元々きれいな雨水を利用しているため、浴槽残水などを利用しているタイプに比べ、極めてきれいな水質でご利用頂けます。

※直接肌に触れる用途にはご利用頂けません。

限りある水資源の有効活用

日本の水資源は、河川・ダムなどの水源付近に降った雨水に頼っているのが実情です。
降ってくる雨を再利用することができれば、ダムにばかり頼ることなく、限りある水資源の有効活用ができます。

SDGs※1 達成に貢献

治水・貯水にも効果的

事業継続性の高度化

豪雨や台風によりオフィスや工場が罹災し、操業できなくなるような事態が発生すると、事業継続に多大な影響を与えます。
BCP※2(事業継続計画)策定にあわせ、雨水槽を導入し治水を行うことで、事業継続の確度を高めることができます。

BCPの充実

地震などのインフラ被害により水道水の供給が停止した場合や、日照りなどの水不足で給水制限が起こった場合も、雨水槽に貯水した水を活用できます。
事業継続への悪影響を緩和することが可能となり、BCPの充実を図ることができます。

治水で地域社会に貢献

近年被害の増えている集中豪雨などの大雨災害の対策にも有効です。
大容量の地下埋設型であれば、大雨時の一時的な治水対策となり、急激な増水による被害を抑えることができます。

SDGs 達成に貢献

経済的効果

水道料金削減

飲むこともできる水道水をトイレの洗浄に使うのはもったいないと思いませんか?一般的にトイレの1回の洗浄水は大約6ℓ、小約5ℓにもなり、トイレの洗浄に雨水を使うだけでも節水につながります。

低ランニングコスト

エアレーション用のブロワと、給水用の加圧ポンプのみで動くため、ランニングコストも低く抑えられます。

※1:SDGs(持続可能な開発目標)… 2015年9月の国連サミットで採択された「持続可能な開発のための2030 アジェンダ」に記載された、2016年から2030年までの国際目標。

※2:BCP(事業継続計画)… 企業が自然災害、大火災、テロ攻撃などの緊急事態に遭遇した場合において、事業資産の損害を最小限にとどめつつ、中核となる事業の継続あるいは早期復旧を可能とするために、平常時に行うべき活動や緊急時における事業継続のための方法、手段などを取り決めておく計画。

地域によっては補助金制度もご利用になれます。

自治体によっては、雨水槽の設置に対して補助金が出る場合があります。
詳細については各自治体までお問合せください。

ダイワ化成の雨水槽の特長

豊富なバリエーション

300ℓ~5,600ℓまで幅広い容量の雨水槽をご用意していますので、用途や規模に合わせてお選び頂けます。

※カラーバリエーションはありません。

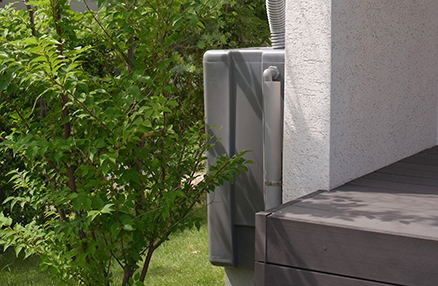

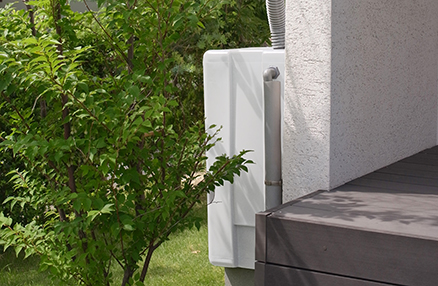

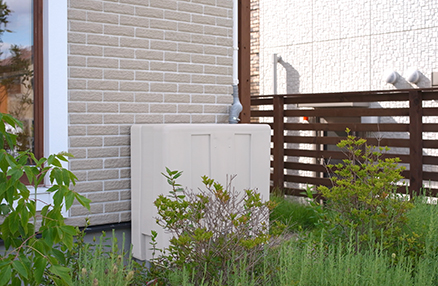

地上設置型 コンパクトタイプ

RTWELLタンク本体

RTWELL デザイン例(費用別途)

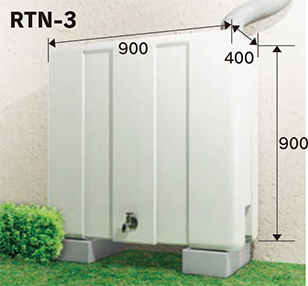

RTN-3(300ℓ)

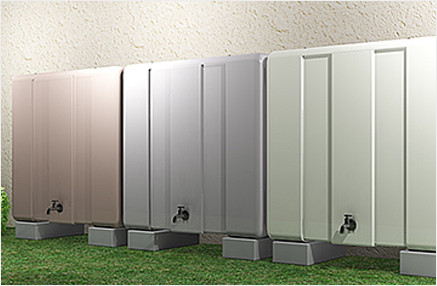

RTN-3B 3台連結

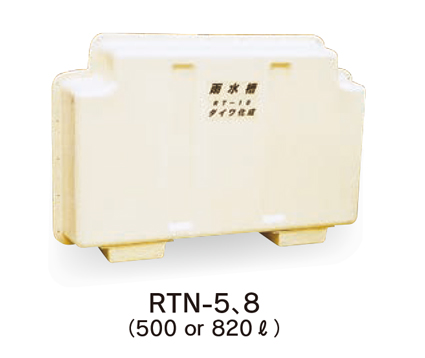

地上設置型

RTN-8
(820ℓ)

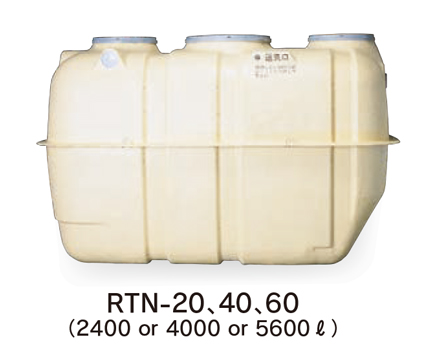

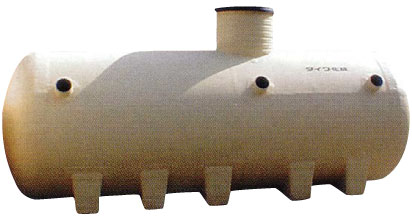

地下埋設型

RTN-20、40、60
(2400 or 4000 or 5600ℓ)

便利な水道水切替え装置付きタイプ

水道水切替え装置付きタイプなら、槽内の雨水が枯渇した場合に、槽内へ水道水を自動供給します。給水は満杯までは行わず、槽内に一定量の水が溜まると自動停止するようになっていますので、雨水を溜めるための槽内の余裕は確保しつつ、枯渇を防ぐための必要最低限の水道水だけを使用します。雨が降らないときも雨水槽が空になる心配がなく、水道水と同じ使用感で快適にご利用頂ける機能です。

導入モデル

地上設置型
ご自宅や小規模オフィスなどに
  • 庭の散水
  • トイレの洗浄水
  • 自家用車、営業車の洗車

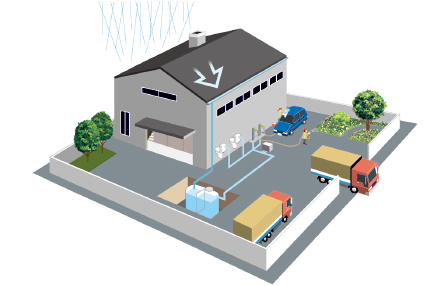

地下埋設型

大規模オフィス・工場・運送会社やタクシー会社事務所・
公共施設・公園・コンビニエンスストア・
果樹園・農場・園芸店など
  • 散水、敷地内の清掃
  • トイレの洗浄水
  • 営業車やトラックの洗車
  • 日照り対策、治水対策

広告看板機能付き「雨水槽WELL」

環境にやさしい節水システム

集合住宅ゴミ置き場の清掃用洗浄水に水道ではなく雨水を利用するという提案です。

ブランドイメージ向上に!

槽本体の前面パネルが広告看板として利用できるので環境への取り組みやブランド名をPRすることが可能です。

物件価値をUP !

環境対応型のマンション・アパートとして設置物件の価値を向上でき、水道代の節約だけでなく、マンション・アパートに環境対応という付加価値を提供でき、物件価値向上に繋がります。

RTWELL-B(本体のみ)本体参考価格¥890,000
タンク本体 (サイズ感のイメージ)

災害時の備えとして

地震や火災など、もしもの時に使える水を確保する貯水タンクとして機能します。

地域の治水・環境保護

複数物件での採用によって地域全体での環境保全に繋がります。

※設置工事は別途です。
※商品は車上渡しとなります。
※設置工事目安は0.5~1日程度/人です。(お得意先工務店さまへご相談ください)
※別途オプション各種あります。お気軽にご相談ください。

設置例とメンテナンス

  • ・容量:500ℓ
  • ・塩素滅菌材の補充(1回/6ヶ月)
  • ・本体内の沈殿物を除去(1回/年)
  • ・状況に応じて粗ゴミ除去

※商品の仕様・外観・価格は予告なく変更する場合がありますのでご了承ください。

地上設置型 タイプ別説明

RTN-H型

仕様:手動ポンプ付き
用途:散水など

RTN-W型

仕様:水中ポンプ付き
用途:散水、洗車など

RTN-A型

仕様:加圧ポンプ・水道水切替え装置付き
用途:散水、洗車、トイレの洗浄水など

地下設置型 タイプ別説明

RTN-B型

仕様:雨水槽本体のみ
用途:散水など(ポンプをご準備ください)

RTN-A型

仕様:加圧ポンプ・水道水切替え装置付き
用途:散水、洗車など

RTN-F型

仕様:ろ過材・加圧ポンプ・水道水切替え装置付き
用途:散水、洗車、トイレの洗浄水など

仕様・価格一覧受注生産品Products

地上設置型
品番 用途 付属品 価格
(税別価格)
仕様 ダウンロード
有効容量 寸法 材質 重量 雨水
流入菅
オーバー
フロー
PDF DXF
RTN-3B 散水用 本体のみ
(地上設置は蛇口付)
179,000円 300ℓ 高さ:900
幅:400
長さ:890
PE 25kg 50A 20A
RTN-8B 散水用 本体のみ
(地上設置は蛇口付)
268,000円 820ℓ 高さ:1190
幅:580
長さ:1770
GFRP 60kg 50A 20A
RTWELL-B 散水用 本体のみ
(地上設置は蛇口付)
890,000円 500ℓ 高さ:1200
幅:480
長さ:1220
ステンレス 150kg φ60 50A
RTN-3H 散水用 手動ポンプ付 260,000円 300ℓ 高さ:900
幅:400
長さ:890
PE 25kg 50A 20A
RTN-8H 散水用 手動ポンプ付 328,000円 820ℓ 高さ:1190
幅:580
長さ:1770
GFRP 60kg 50A 20A
RTWELL-H 散水用 手動ポンプ付 972,000円 500ℓ 高さ:1200
幅:480
長さ:1220
ステンレス 150kg φ60 50A
RTN-3W 散水
洗車用
水中ポンプ付※1 269,000円 300ℓ 高さ:900
幅:400
長さ:890
PE 25kg 50A 20A
RTN-8W 散水
洗車用
水中ポンプ付※1 348,000円 820ℓ 高さ:1190
幅:580
長さ:1770
GFRP 60kg 50A 20A
RTN-3A 散水
洗車
トイレ用
加圧ポンプ※2
水道水切替
装置付
360,000円 300ℓ 高さ:900
幅:400
長さ:890
PE 25kg 50A 20A
RTN-8A 散水
洗車
トイレ用
加圧ポンプ※2
水道水切替
装置付
436,000円 820ℓ 高さ:1190
幅:580
長さ:1770
GFRP 60kg 50A 20A
RTWELL-A 散水
洗車
トイレ用
加圧ポンプ※2
水道水切替
装置付
1,018,000円 500ℓ 高さ:1200
幅:480
長さ:1220
ステンレス 150kg φ60 50A
地下埋設型
品番 用途 付属品 価格
(税別価格)
仕様 ダウンロード
有効
容量
寸法 材質 重量 雨水
流入菅
オーバー
フロー
PDF DXF
RTN-20B 散水用 本体のみ
(地上設置は
蛇口付)
378,000円 2400ℓ 高さ:1780
幅:1280
長さ:2405
FRP 200kg 100A 100A
RTN-40B 散水用 本体のみ
(地上設置は
蛇口付)
473,000円 4000ℓ 高さ:1780
幅:1540
長さ:2840
FRP 280kg 100A 100A
RTN-60B 散水用 本体のみ
(地上設置は
蛇口付)
648,000円 5600ℓ 高さ:1780
幅:1540
長さ:3960
FRP 350kg 100A 100A
RTN-20A 散水用 加圧ポンプ※2
水道水切替
装置付
763,000円 2400ℓ 高さ:1780
幅:1280
長さ:2405
FRP 200kg 100A 100A
RTN-40A 散水用 加圧ポンプ※2
水道水切替
装置付
924,000円 4000ℓ 高さ:1780
幅:1540
長さ:2840
FRP 280kg 100A 100A
RTN-60A 散水用 加圧ポンプ※2
水道水切替
装置付
1,066,000円 5600ℓ 高さ:1780
幅:1540
長さ:3960
FRP 350kg 100A 100A
RTN-20F 散水
洗車
トイレ用
ろ過材※3
加圧ポンプ※2
水道水切替
装置付
956,000円 2400ℓ 高さ:1780
幅:1280
長さ:2405
FRP 200kg 100A 100A
RTN-40F 散水
洗車
トイレ用
ろ過材※3
加圧ポンプ※2
水道水切替
装置付
1,056,000円 4000ℓ 高さ:1780
幅:1540
長さ:2840
FRP 280kg 100A 100A
RTN-60F 散水
洗車
トイレ用
ろ過材※3
加圧ポンプ※2
水道水切替
装置付
1,253,000円 5600ℓ 高さ:1780
幅:1540
長さ:3960
FRP 350kg 100A 100A
  • ※カラーバリエーションはありません。
  • ※地下埋設型のマンホール(樹脂製、荷重2T未満)は標準同梱品です。
  • ※雨水槽の水は飲料水、洗濯用水など直接肌に触れる用途には使用できません。また、温水洗浄便座一体型トイレには使用できません。
  • ※直圧式のトイレに使用される場合は送水ポンプの変更が必要な場合がありますのでご相談ください。
  • ※水中ポンプ・加圧ポンプ付きの雨水槽(RTN-*W・A・F)では巻取り式ホースリールのご使用はお控えください。ホースの抵抗により吐出水量が減少します。
  • ※特注サイズも対応可能です。詳細はお問合せください。
  • ※RTWELLのデザイン費は別途となります。詳しくはお問い合わせください。
※1 水中ポンプ仕様
電圧 交流100V
周波数 50Hz/60Hz
消費電力 150W/200W
出力 50W
※2 加圧ポンプ仕様
定格電圧 単相 100V
定格周波数 50Hz/60Hz
定格消費電力 380W/400W
定格出力 150W
※3 ブロワ仕様
電圧 単相 交流100V
周波数 50Hz/60Hz
定格圧力 12kPa
入力 22W/22W
定格風量 30ℓ/分

オプションOption

マンホールソケット(地下埋設型用)
サイズ 高さ 品番 価格
(税別価格)
ø450 300mm R91001×30 7,700円
ø600 300mm R91003×30 12,000円
  • ※かさ上げは通常必要ない設計になっていますが、設置場所の都合などでかさ上げが必要な場合はソケットを必要寸法にカットしてご使用ください。
  • ※有効高さ250mm、樹脂製マンホール用枠付。
  • ※かさ上げの追加は300mm(かさ上げ1個)までとしてください。
マンホール(樹脂製)
荷重 サイズ 実寸
(フタ外径)
品番 価格
(税別価格)
4T未満 ø450 497mm BMJ450RF-4G 22,000円
ø600 650mm BMJ600RF-4G 32,000円
  • ※上記はフタのみです。
  • ※マンホールは防水仕様ではありません。
マンホール(鋳鉄製)
荷重 サイズ 実寸
(フタ外径)
品番 価格
(税別価格)
2T未満 ø450 495mm BMH450B 46,000円
ø600 645mm BMH600B 73,000円
6T未満 ø450 500mm BMH450B-6G 70,000円
ø600 650mm BMH600B-6G 113,000円
  • ※上記はフタ枠セットです。
  • ※マンホールは防水仕様ではありません。
浮上防止ワイヤー
(ターンバックル付・SUS製)
対応雨水槽 品番 価格(1本分)
(税別価格)
標準必要本数
RTN-20 RFJW934SUS 16,000円 2
RTN-40・60 RFJW937SUS 17,000円 2
  • ※上記は1本分の価格です。必要な本数分ご注文ください。
RTN-3用 壁固定金具
品番 価格
(税別価格)
RTN3-BR200S 8,400円
  • ※RTN-3本体を壁面に固定する場合にご使用ください。
  • ※壁の強度に問題がないかご確認ください。
RTN-3用 連結加工
品番 価格
(税別価格)
RTN-3-REN 6,300円
  • ※RTN-3を複数台連結してご使用される場合にご注文ください。
  • ※RTN-3本体1台に対する加工価格です。連結加工はRTN-3本体それぞれに必要となります。連結する台数(ご注文のRTN-3の台数)分ご注文ください。

よくあるご質問(雨水槽)FAQ

Q.購入前に確認しておくべきことを教えてください。
A.補助金の有無や再利用水の用途にご注意ください。補助金の有無は自治体により異なりますので、事前に管轄の自治体へご確認ください。また、再利用する雨水は散水・洗車・トイレの洗浄にのみ使用できます。飲料水や温水洗浄便座、洗濯など、肌に直接触れる用途には使用できません。
Q.おおよその工事期間を教えてください。
A.地上設置型は1日程度、地下埋設型は1週間程度が目安です。
※現場状況により異なります。
Q.RTWELLのデザインはダイワ化成でできますか?
A.できます。ただし、費用は別途となります。詳しくはお問合せください。
Q.設置工事もダイワ化成でできますか?
A.福岡県近郊は対応可能です。地域や現場状況により異なりますので、詳細はお問合せください。
Q.雨水槽を乗せる架台の販売はありますか?
A.ありません。 現場に合わせてご準備ください。
Q.降水量、天井面積など、容量の選定方法はどのように考えれば良いですか?
A.おおまかであれば下記のようになります。正確には使用水量、降水量、天井面積より算定が必要です。
地上設置型一般家庭(4人程度)での散水・洗車・トイレ使用量の50%程度です。
地下埋設型一般家庭(4人程度)での散水・洗車・トイレ使用量の80%程度です。
Q.緊急時なども含めて、飲み水等に利用することは可能でしょうか?
A.消毒処理を有していないため飲用できません。
Q.どのくらいの頻度で、どうやって掃除したら良いですか?
A.年一回の清掃を推奨します。
地上設置型メンテンナンスは槽内雨水が少ない時に実施し、槽底ドレンより沈殿物と水を抜きつつ清掃します。
地下埋設型汲取り対応が必要になる場合があります(約20,000円(税別)/㎥が目安)。メンテナンスは槽内雨水が少ない時に実施し、槽底より沈殿物と水を汲取りし排出しつつ清掃します。
Q.フィルターは細かい砂等でトイレが詰まったりしませんか?お手入れの方法はどうしたら良いですか?
A.3ヶ月毎を目安にトイレ機器のボールタップのストレーナーの清掃をしてください。
Q.蚊などの虫の発生の対策はありますか?
A.地上設置型雨水を毎日使用していれば、槽内の雨水の滞留時間は1~3日程度で入替りが早いため、通常は防虫等の対策は必要ありません。
地下埋設型加圧ポンプ&ブロワ設置タイプ(Fタイプ)ではブロワ―で空気を送り込み、槽内水の水の腐敗、害虫発生対応しています。
Q.タンク内に溜まる汚泥等の引き抜きは必要でしょうか?またその頻度はどのくらいでしょうか?
A.年一回を推奨いたします。
Q.地下埋設タイプの微細木炭は交換の必要はありますか?またその頻度はどのくらいでしょうか?
A.5年毎の交換を推奨します。
Q.メンテナンス契約はありますか?雨水槽の維持管理費用は年間にどれくらい掛かりますか?
A.当社ではメンテナンスを承っておりません。セルフメンテナンスをお願いします。
Q.電源はいくつ準備したら良いですか?
A.地上設置型屋外用コンセント100Vを1口ご準備ください。
地下埋設型加圧ポンプタイプ(Aタイプ):屋外用コンセント100Vを2口、加圧ポンプ&ブロワ設置タイプ(Fタイプ):屋外用コンセント100V3口ご準備ください。
Q.年間の電気代はどれくらい掛かりますか?
A.地上設置型水中ポンプタイプ(Wタイプ)で約40円(税別)/月、加圧ポンプタイプ(Aタイプ)で約60円(税別)/月です。
地下埋設型加圧ポンプタイプ(Aタイプ)で約60円(税別)/月、加圧ポンプ&ブロワ設置タイプ(Fタイプ)で約660円(税別)/月です。
Q.停電時はどうなりますか?
A.地上設置型水中ポンプタイプ(Wタイプ)、加圧ポンプタイプ(Aタイプ)はポンプが停止するため使用できなくなります、ご了承ください。
地下埋設型いずれのタイプもポンプが停止するため使用できなくなります、ご了承ください。
Q.付属するポンプの能力はどのくらいですか?
A.THP6-155S(50Hz)/156S(60Hz)となります。詳しくはポンプ性能曲線を参照ください。
Q.水中ポンプ式の場合のホースの長さの目安はどのくらいでしょうか?
A.ホース出口で10リットル程度の水を確保できるホース長さは2〜3mとなります。詳しくはポンプ性能曲線を参照ください。
Q.地上設置、地下設置ともに、加圧ポンプ式の場合何個のトイレまで賄えますか?
A.便器の個数に合わせてポンプを選定するのが一般的な流れとなります。詳しくはポンプ性能曲線を参照ください。
※便器の個数・種類により必要圧力確認、事前配管の径、配管長、高低差から圧力損失を算定ください。
Q.どのくらいの距離、高さまで対応できますか?
A.詳しくはポンプ性能曲線を参照ください。
Q.マンションのような集合住宅でも使えますか?
A.基本的に戸建て用を想定した設計となっております。
※マンションでは水道水給水の量、ポンプ出力が不足します。
Q.性能の高いポンプに変更することは可能ですか?
A.可能です、250W、400Wのタイプに変更できます。
Q.建築側でポンプを準備すれば複数戸でも対応できますか?
A.通常ラインナップ以外へのポンプ変更および追加は対応できません。専用設計が必要となります。
Q.ポンプが故障した場合、どこに連絡すれば良いでしょうか?
A.お手元の保証書をご確認ください。
Close

ポンプ特性曲線浅井戸・水道加圧装置用定圧給水式ポンプ

Close

特長

  • ・ポンプ各部を樹脂化し軽量と耐蝕性改善
  • ・定水量・定水圧運転で用途さまざま
  • ・小スペースでもラクラク、軽量コンパクトサイズ
  • ・全閉モータ採用
  • ・配管施行性向上(吐出口追加)

選定図

※小型携帯発電機を電源として使用される場合は、電圧低下などに注意ください。誤作動などの現象が発生した場合は、ご購入先、もしくはポンプ技術相談窓口にお問い合わせください。
