Dokodemo_pump どこでも圧送ポンプ

圧送ポンプは簡易水洗トイレと接続して使用することはできません。

品番:DAP-B 269,000円 (税別)

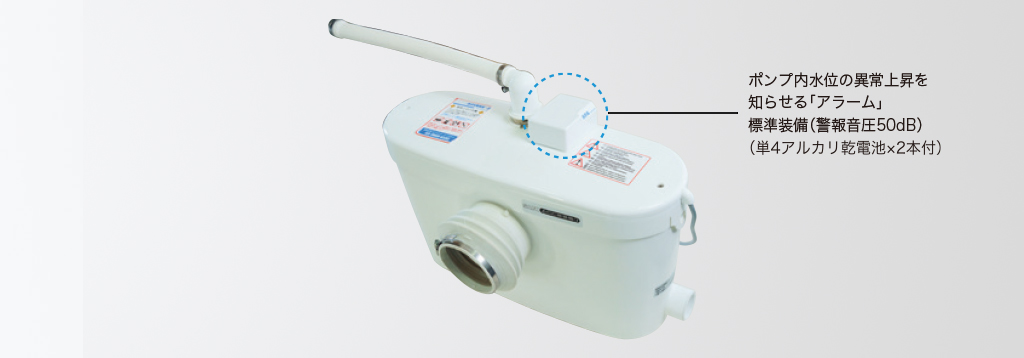

ポンプ内水位の異常上昇を知らせる「アラーム」標準装備

※警報音圧50dB
※単4アルカリ乾電池×2本付

どこでも圧送ポンプとは?

最大水平圧送距離が約100メートルもあり、配管場所に限りがあったり距離が長かったりする際の設置に強い! トイレなどの排水が流れ込むと水圧ポンプ内の水位が上昇し、モーターが起動します。回転刃で汚物やトイレットペーパーを粉砕しながら圧送するポンプです。

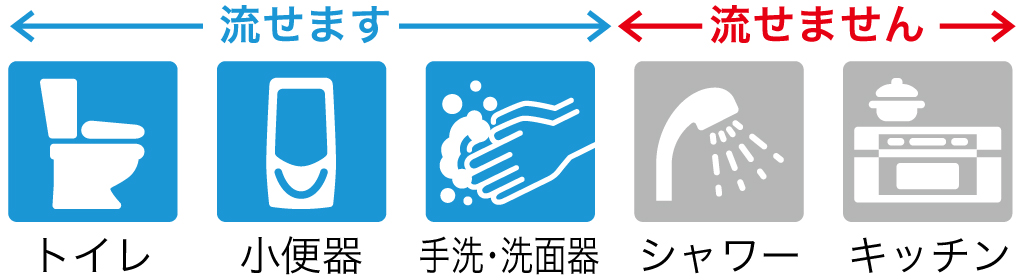

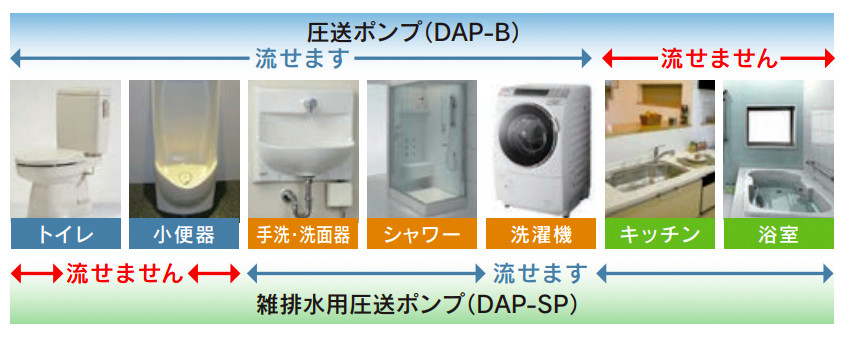

DAP-Bに流せる排水

仕様

電源 AC100V (50Hz:860W、60Hz:980W)
電源コード長さ 1.5m(電源プラグ:2極アース付プラグ)
流入管径 汚水用:VP(VU)75×1箇所、雑排水用:VP(VU)40×3箇所
排出管 VP25またはVP20
寸法 幅500×奥行200×高さ265mm
重量 10kg
受け入れ最高温度 35℃
タンク容量 12ℓ VP25用塩ビボールバルブ付

圧送距離

H(垂直) L(水平) H(垂直) L(水平)
7mの時 最大50m 3mの時 最大90m
6mの時 最大60m 2mの時 最大100m
5mの時 最大70m 1mの時 最大110m
4mの時 最大80m

〈他社製水洗便器との設置条件〉
床下排水⇒ポンプ設置スペースが確保できれば可能
床上排水⇒排水高(芯)120㎜であれば設置可能 (120㎜でない場合、各便器メーカーで準備している排水ジョイントにて120㎜に合わせてください)

2大便器1台につきDAP-Bを1台接続してください。複数の大便器を1台のDAP-Bに接続すると、逆流や故障の原因になります。

20分を超える連続運転となった場合、過熱防止の安全装置がはたらき、モーターがストップします。

圧送ポンプに異物を投入しないでください。故障・破損の原因となります。

圧送ポンプは汚物およびトイレットペーパー(水溶性紙)を粉砕する能力しかありません。それ以外の異物(ガム・たばこ・ウエットティッシュ・水溶性でない紙など)は絶対に投入しないでください。故障の70%以上は異物投入が原因です。充分注意してください。

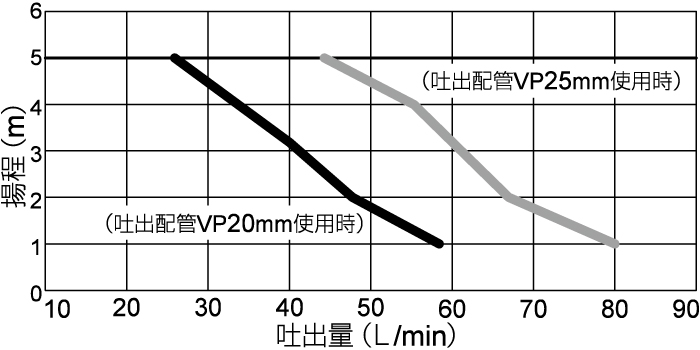

能力曲線

(吐出配管VP20使用時)

ポンプ吐出量は揚程によって変わります。ポンプ吐出量≧合計流入量となるようにしてください。

施工例

オプション

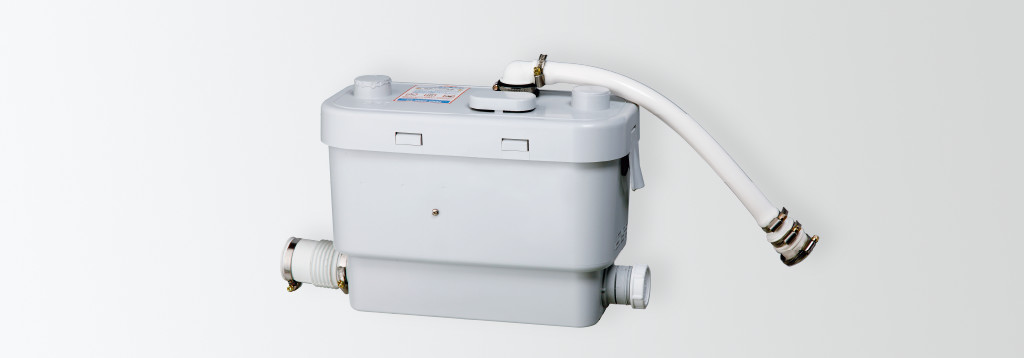

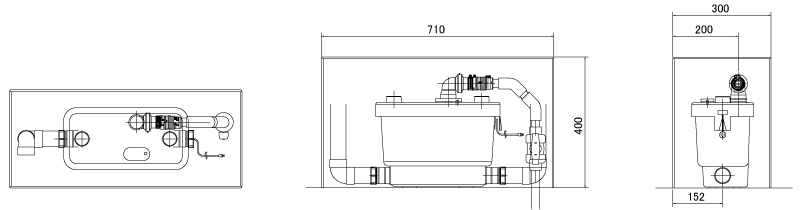

圧送ポンプ(DAP-B)屋外カバー

室内に圧送ポンプを設置した場合、圧送ポンプの音が気になることがありますので、屋外設置をおすすめします。

圧送ポンプを屋外に設置する場合、必ず屋外カバーを設置してください。 雨に濡れると電気部が故障します。汚れやいたずら防止、思わぬ事故の防止のため必ず行ってください。また、屋外カバーは風で飛ばされないようしっかり固定してください。

※配管をカバーから外に出す場合は、穴をあけてください。メンテナンスのとき、配管を外さずにカバーを外せるように穴は切欠きにしてください。

受注生産品2週間

AP-850 鋼板塗装製(アイボリー) 定価:87,000円
AP-851 塩ビ樹脂板製(ホワイト) 定価:42,000円

※配管をカバーから外に出す場合は、穴を空けてください。メンテナンスのとき、配管を外さずにカバーを外せるように穴は切欠きにしてください。
